Electrónica Básica - Componentes Electrónicos

Un componente electrónico es un dispositivo que forma parte de un circuito electrónico.​ Se suelen encapsular, generalmente en un material cerámico, metálico o plástico, y terminar en dos o más terminales o patillas metálicas. Se diseñan para ser conectados entre ellos, normalmente mediante soldadura, a un circuito impreso, para formar el mencionado circuito.

Tomado de: wikipedia

Los invito a compartir las características más importantes de alguno de los componentes electrónicos, como ejemplo comparto la resistencia o resistencia eléctrica.

Componente electrónico: resistencia.

Categoría: componente electrónico pasivo.
Nombre: Resistor o resistencia
Propiedad y abreviatura: Resistencia eléctrica, R
Unidad de medida y símbolo: Ohmio, Ω
Propiedad inversa y abreviatura: Conductancia (1/R), G
Unidad de medida y símbolo (propiedad inversa): Siemen, S
Tipo de funcionamiento: Termoeléctrico
Función (es): Limitar la corriente, dividir el voltaje o la corriente
Tipo de composición: Carbón aglomerado, película de carbón, película metálica, bobinadas.
Características (valores típicos):
1. Valor nominal de resistencia: Ω a MΩ
2. Tolerancia - precisión: ± 5%
3. Potencia o carga permisible - tamaño: 1/4W
Componente tradicional:
Componente montaje superficial (SMD - SMT):
Símbolo electrónico IEC o CEI (internacional):
Símbolo electrónico ANSI (US):
Nomenclatura o codificación: Código de colores para tradicional (enlace) y códigos SMD (enlace)
Referencias bibliográficas: Tomado de: wikipedia, RS y Digi-Key

Comentarios

  • editado octubre 2020

    Componente electrónico: Potenciómetro

    El potenciómetro es un dispositivo electrónico con un valor de resistencia variable y generalmente ajustable manualmente que se puede usar para medir posición angular. Los potenciómetros tienen tres terminales y se suelen utilizar en circuitos de corriente baja, para circuitos de mayor corriente se utilizan los reóstatos. En muchos dispositivos eléctricos los potenciómetros son los que establecen el nivel de salida.
    Por ejemplo, en un altavoz, el potenciómetro ajusta el volumen; en un televisor o un monitor de ordenador se puede utilizar para controlar el brillo.

    Unidad de medida y símbolo: Ohmio, Ω
    Categoría: Pasivo, es técnicamente un interruptor
    Principio de funcionamiento: Resistividad
    Invención: John Ambrose Fleming
    Valor mínimo: 0 Ω
    Valor máximo: 5000 Ω
    Primer Potenciómetro: El reóstato
    Siglas: POT
    Terminales: Ánodo, Base, Cátodo
    Conexión: El potenciómetro tiene tres terminales de las cuales normalmente se identifica con la numeración 1,2 y 3 o A,B y C. La terminal A o 1 y B o 3 corresponden a las terminales de conexión al circuito y la terminal B o 2 se puede interpretar como la conexión de señal o punto de referencia. Para mejor entendimiento se represento el potenciómetro como dos resistores en serie y la terminal variable (perilla).

    Símbolo:

    Tomado de mecatronicalatam.com, Wikipedia

  • ** Componente electrónico: Circuito integrado 555**

    El circuito integrado 555 también conocido como "maquina del tiempo" es un temporizador electrónico, es llamado así por la variedad de tareas que puede realizar respecto al manejo de los tiempos o ritmos, internamente tiene una combinación de circuitos digitales y analógicas.

    Es principalmente usado para realizar retardos de tiempo, como oscilador para una frecuencia especifica o como circuito flip-flop (que puede cambiar entre dos y estados y es capaz de almacenar información).

    Composición:

    el circuito 555 como se menciono antes cuenta con una combinación de circuitos tanto digitales como analógicos, la forma por la cual este circuito integrado puede conectarse es por medio de unos pines o patas por los cuales los respectivos cables se conectaran, ahora se mencionara cada uno de estos pines:

    Pin 1 GND: Masa (terminal negativa o puerto tierra)
    Pin 2 Trigger: disparo (aquí se establece el momento en que iniciara el tiempo de retardo)
    Pin 3 output: salida ( aquí se observa el resultado de la configuración del circuito integrado)
    Pin 4 Reset: puesta a cero ( este se usa para niveles de voltaje debajo de 0.7V, sirve para poner el pin de salida a nivel bajo)
    Pin 5 control de voltaje o de la tensión
    Pin 6 Threshold: Umbral
    Pin 7 Discharge: descarga ( permite hacer una descarga al condensador interno, poniendo en funcionamiento el circuito integrado)
    Pin 8 Vcc: Alimentación (terminal positiva de la alimentación)

    Características Técnicas:

    Voltaje que maneja: entre 5V y 15V
    Corriente de salida: 200mA (0,2 A)
    Energía consumida por el circuito: 600mW (0,6 W)

    Usos:

    El circuito integrado 555, al ser un retardador de tiempo, tiene diferentes usos como son:

    • temporizador
    • oscilado
    • divisor de frecuencia
    • generador de señales

    Como ultimo dejo link de un video de la realización de un oscilador o circuito intermitente con el 555 en protoboard

  • editado octubre 2020

    Componente electrónico: Inductor o bobina.

    Son componentes pasivos de dos terminales que generan un flujo magnético cuando se hace circular por ellas una corriente eléctrica. Las bobinas están conformadas por un alambre o hilo de cobre esmaltado enrollado en un núcleo, estos núcleos pueden tener diferente composición ya sea al aire o en un material ferroso como por ejemplo acero magnético para intensificar su capacidad de magnetismo.

    Existen 2 tipos de bobinas, las Bobinas fijas y las variables.

    Bobinas fijas:
    Como su nombre lo indica este tipo de bobina su valor es fijo y dentro de este grupo podemos encontrar bobinas con núcleo de aire y núcleo sólido.

    Bobinas variables:
    pueden cambiar sus características principales como el número de vueltas o espiras, o la posición del núcleo.

    La inductancia mide el valor de oposición de la bobina al paso de la corriente y se miden en Henrios (H), pudiendo encontrarse valores de MiliHenrios (mH).

    Unidad: Henrio
    Simbolo: H – Hr
    Función: almacenar energía en forma de campo magnético.
    Características:

    • Permeabilidad magnética (m)
    • Factor de calidad (Q)

    Para entender mejor este tema les dejo un video explicativo acerca de cómo funcionan las bobinas.

    Tomado de : enlace, enlace2

  • @Michael_Garcia dijo:
    Componente electrónico: Inductor o bobina.

    Son componentes pasivos de dos terminales que generan un flujo magnético cuando se hace circular por ellas una corriente eléctrica. Las bobinas están conformadas por un alambre o hilo de cobre esmaltado enrollado en un núcleo, estos núcleos pueden tener diferente composición ya sea al aire o en un material ferroso como por ejemplo acero magnético para intensificar su capacidad de magnetismo.

    Existen 2 tipos de bobinas, las Bobinas fijas y las variables.

    Bobinas fijas:
    Como su nombre lo indica este tipo de bobina su valor es fijo y dentro de este grupo podemos encontrar bobinas con núcleo de aire y núcleo sólido.

    Bobinas variables:
    pueden cambiar sus características principales como el número de vueltas o espiras, o la posición del núcleo.

    La inductancia mide el valor de oposición de la bobina al paso de la corriente y se miden en Henrios (H), pudiendo encontrarse valores de MiliHenrios (mH).

    Unidad: Henrio
    Simbolo: H – Hr
    Función: almacenar energía en forma de campo magnético.
    Características:

    • Permeabilidad magnética (m)
    • Factor de calidad (Q)

    Para entender mejor este tema les dejo un video explicativo acerca de cómo funcionan las bobinas.

    Tomado de : enlace, enlace2

  • Componente Electrónico: Bobina Blindada.

    Esta tipología hace referencia tanto a bobinas fijas como variables. Estas son encerradas en el interior de un revestimiento metálico con forma cuadrangular o cilíndrica.

    El objetivo de esta cubierta en delimitar la potencia del flujo electromagnético que se crea por la propia bobina en sí, y que puede tener consecuencias negativas para los elementos del circuito que estén cerca de ella.

    Categoría: componente electrónico pasivo.
    Nombre: Bobina Blindada
    Propiedad y abreviatura: induccion electromagnética, L
    Unidad de medida y símbolo: Henrio; H/Hr
    Tipo de funcionamiento: electromagnetismo
    Función (es): producir flujo magnético 0 reaccionar mecánicamente a las variaciones del flujo.

    Tipo de composición : La bobina está compuesta por la cabeza hueca de un material conductor (alambre o hilo de cobre esmaltado, por ejemplo) y puede estar instalado en un circuito integrado. La pieza polar, el núcleo, el devanado inductor, la expansión polar, el polo auxiliar y la culata son las partes que conforman un inductor.

    Estas son encerradas en el interior de un revestimiento metálico con forma cuadrangular o cilíndrica.

    Componente montaje superficial (SMD - SMT):

    Símbolo electrónico IEC o CEI (internacional):

    Símbolo electrónico ANSI (US):

    Fuentes: wikipedia

    electronicafacil.net
    Simbologia
    monografia
    Bobinas

  • TRIAC

    Un TRIAC es un dispositivo semiconductor, de la familia de los tiristores. La diferencia con un tiristor convencional es que este es unidireccional y el TRIAC es bidireccional. De forma coloquial podría decirse que el TRIAC es un interruptor capaz de conmutar la corriente alterna.
    Su estructura interna se asemeja en cierto modo a la disposición que formarían dos SCR en direcciones opuestas. Posee tres electrodos: MT1, MT2 (en este caso pierden la denominación de ánodo y cátodo) y puerta (G). El disparo del TRIAC se realiza aplicando una corriente al electrodo de puerta.

    Su funcionamiento básico es cerrar un contacto entre dos terminales (ánodo 1 y 2) para dejar pasar la corriente (corriente de salida) cuando se le aplica una pequeña corriente a otro terminal llamado "puerta" o Gate (corriente de activación).

    Se seguirá permitiendo que la corriente fluya hasta que la corriente de salida disminuya por debajo de un valor determinado, llamada corriente umbral, o se corte la corriente totalmente de alguna forma, por ejemplo con un interruptor o pulsador como luego veremos. tomado enlace

    https://es.rs-online.com/web/p/triacs/4842741/

  • Componente Electrónico: Relé Electromagnético

    El relé electrómagnético es un dispositivo que funciona a modo de interruptor controlado, es decir, hace un camino de extremo a extremo que dependiendo de el nivel de potencia que la bobina permita trabajar, hace posible el paso de energía entre dos o más circuitos eléctricos independientes.

    El relé normalmente está compuesto de una bobina (en lo posible de alambre de cobre), un núcleo electromagnético, una armadura metálica para contener su carga, dos o más contactos de tipo NA y NO para abrir y cerrar su flujo eléctrico, una base tipo zócalo y al menos dos terminales de contacto con el circuito.

    Categoría: Componente Electrónico Pasivo
    Nombre: Relé/Relay
    Propiedad y Abreviatura: Interruptores Eléctricos, RL
    Unidad de Medida y Símbolo: Corriente, I
    Características Principales:
    1. Capacidad de soportar sobrecargas, tanto en el circuito de entrada como en el de salida.
    2. Adaptación sencilla a la fuente de control.
    3. El aislamiento entre los terminales de entrada y salida.
    4. Sus dos posiciones principales de trabajo: en estado abierto tiene alta impedancia eléctrica mientras que en estado cerrado tiene poca impedancia eléctrica.
    Tipo de Funcionamiento: Electromagnetismo
    Función: Dar vía a la energía necesitada por otros circuitos independientes a modo de interruptor
    Versión de Componente de Montaje Superficial (SMT):

    Símbolo Electrónico IEC:

    Símbolo Electrónico ANSI:

    Apartado de Fuentes y Enlaces:
    Wikipedia
    Elementos Básicos de Electrónica de Potencia
    SlideShare

  • Un poco de Historia
    En octubre de 1745 Ewald Georg von Kleist, de Pomerania (Alemania), observó que la carga eléctrica podía ser almacenada conectando por medio de un cable un generador electrostático a un volumen de agua en el interior de una jarra, frasco o botella de vidrio. La mano de Von Kleist y el agua actuaban como conductores, y el frasco como un dieléctrico, esto es, aislante (aunque los detalles del mecanismo fueron incorrectamente identificados en ese momento). Von Kleist fue sacudido al tocar el alambre por una poderosa chispa, mucho más dolorosa que la que se obtenía de un generador electrostático, por lo que dedujo correctamente que la carga eléctrica se almacenaba en ese dispositivo.

    Condensador Eléctrico
    Un condensador es un componente eléctrico que almacena carga eléctrica en forma de diferencia de potencial para liberarla posteriormente.
    También se suele llamar capacitor eléctrico. En la siguiente imagen vemos varios tipos diferentes.
    Condensadores

    Recuerda que la carga eléctrica es la cantidad de electricidad o potencial.
    Para almacenar la carga eléctrica, utiliza dos placas o superficies conductoras en forma de láminas separadas por un material dieléctrico (aislante).

    Símbolo de los Condensadores

    Como se fabrican los Condensadores
    Los condensadores electrolíticos de aluminio se construyen a partir de dos tiras de aluminio, una de las cuales está cubierta de una capa aislante de óxido, y un papel empapado en electrolito entre ellas. La tira aislada por el óxido es el ánodo, mientras el líquido electrolito y la segunda tira actúan como cátodo.
    Video de Condensador Casero

    tomado de: https://www.areatecnologia.com/electricidad/condensador.html

  • ¿Que es un transistor ?
    El transistor es un dispositivo regulador de flujo de corriente o tensión y sobre un circuito puede actuar como un interruptor y/o amplificador para las señales eléctricas o electrónicas.

    Un poco de sus historia :
    El transistor, inventado en 1951, es el componente electrónico estrella, pues inició una auténtica revolución en la electrónica que ha superado cualquier previsión inicial. También se llama Transistor Bipolar o Transistor Electrónico. Antes de aparecer los transistores, los aparatos a válvulas tenían que trabajar con tensiones bastante altas, tardaban más de 30 segundos en empezar a funcionar, y en ningún caso podían funcionar a pilas debido al gran consumo que tenían. Los transistores son los elementos que han facilitado el diseño de circuitos electrónicos de reducido tamaño.

    Ejemplos de transistores:

    Como funciona y que funciones tiene


    A la izquierda el transistor real y a la derecha el símbolo de un transistor en los circuitos electrónicos, siempre tiene 3 patas o patillas nombradas como muestra la imagen ( 1 Emisor, 2 Colector, 3 Base ) es muy importante saber reconocerlas al momento de conectarlo por cada patilla tendremos una corriente a las cuales le llamaremos :

     Ib o IB = la corriente o intensidad por la base
     Ic o IC = corriente o intensidad por el colector
     Ie o IE = corriente o intensidad por el emisor

    El transistor puede tener 3 estados o zonas de trabajo en un circuito

    Tomando de ejemplo el agua

    Función en corte: si no hay presión de agua en B, la válvula esta cerrada, y no produce un paso de fluido entre el Colector y el Emisor. y a pesar de que La válvula está en reposo y no hace nada. Incluso podríamos tener un poquito de presión y no será suficiente para empezar abrir la válvula.

    Función en activa: si llega algo de presión de agua por la base B, se abrirá la válvula en función de la presión que llegue, y La salida de agua dependerá de la presión que metamos por B. .

    Función en saturación: Funcionamiento en saturación: si llega suficiente presión por B se abrirá totalmente la válvula y pasará la máxima cantidad de agua entre C y E. Por mucho que metamos más presión de agua por B la cantidad de agua que pasa entre C y E será siempre la misma, la máxima posible que permita la tubería.



    Información Complementaría extra:

    Ejemplo : Enlace 1
    Videos:

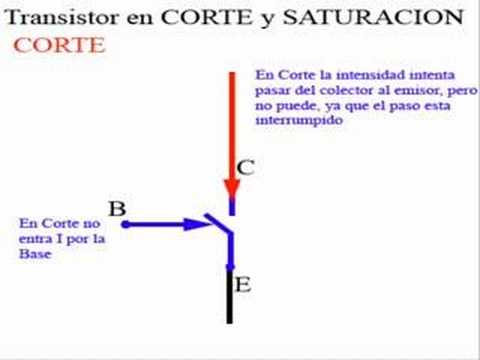

     Funcionamiento y Explicación de los Transistores

     El Transistor como Interruptor

    Maneras de polarizar un transistor :

    Circuitos con transistores:


    Tomada de : Enlace


    Ejemplo Enlace

    Enlace

  • Un fusible electrónico es un dispositivo de seguridad eléctrica que funciona para proporcionar protección contra corriente de un circuito eléctrico. Su componente es un cable o tira de metal que se derrite cuando fluye demasiada corriente a través de el, deteniendo o interrumpiendo la corriente.
    Es un dispositivo de sacrificio; una vez que un fusible ha funcionado, es un circuito abierto debe reemplazarse o volverse a conectar según el tipo.

    Categoria: Componente electrónico pasivo

    Dependiendo del voltaje nominal; se selecciona la capacidad de ruptura de corriente máxima y el fusible adecuado de corriente nominal
    Tipos de fusible: electrónico de CA y de CC.

    En base a su propiedad existen:
    Descartable, no es posible reutilizarlos una vez se hayan usado
    Renovable, se pueden utilizar más de una vez sin necesidad de reemplazarlos
    Inteligente, se reutiliza solo la función no usado.

    Según el formato:
    Cartuchos cilíndricos
    Tipo D
    Tipo DO
    Tipo cuchilla o NH de alto poder de ruptura (APR)
    Según la clase de servicio, los fusibles vienen designados mediante dos letras; la primera nos indica la función que va a desempeñar la segunda el objeto a proteger.

    Tomado de:
    Fuente 1
    Fuente 2
    Fuente 3

    Fusible reseteable 500MA 6V 1206 SMD

    Fusible tv 10amp 5x20 crist hepoluz 5 pz

    Corriente nominal de 20A.

  • componente electrónico - Fotodiodo.

    Un fotodiodo es un semiconductor construido con una unión PN,
    sensible a la incidencia de la luz visible o infrarroja.
    Para que su funcionamiento sea correcto se polariza inversamente,
    con lo que se producirá una cierta circulación de corriente cuando sea excitado por la luz.
    Debido a su construcción, los fotodiodos se comportan como células fotovoltaicas, es decir,
    iluminados en ausencia de una fuente exterior de energía generan una corriente muy pequeña
    con el positivo en el ánodo y el negativo en el cátodo.

    Tipo: Semiconductor
    Principio de funcionamiento: Efecto fotoeléctrico
    Símbolo electrónico:

    Material Longitud de onda (nm)

    Silicio 190–1100
    Germanio 800–1900
    Indio galio arsénico (InGaAs) 800–2600
    sulfuro de plomo <1000-3900

    Usos:
    Se usa en diferentes dispositivos de automatización industrial
    Magnitud: Longitud de onda
    Unidad de Medida: Nanómetro (nm)
    Presentación Comercial: Tiene forma de un pequeño lente en el cual produce luz

    PROPIEDADES ESPECÍFICAS
    Peso:
    Depende de las dimensiones y de los elementos que los componen
    Dimensiones:
    Depende del modelo y de sus características
    Capacidad:
    Desde 100 nanómetros en adelante
    Resistencia:
    Resistente a cargas de tensión eléctrica

    Uso
    A diferencia del LDR , el fotodiodo responde a los cambios de oscuridad a iluminación y viceversa con mucha más velocidad,
    y puede utilizarse en circuitos con tiempo de respuesta más pequeño.
    Se usa en los lectores de CD, recuperando la información grabada en el surco del CD transformando la luz del haz láser reflejada
    en el mismo en impulsos eléctricos para ser procesados por el sistema y obtener como resultado los datos grabados. Usados en fibra óptica

    Tipos de fotodiodo

    Video explicativo

    link:
    https://es.wikipedia.org/wiki/Fotodiodo#:~:text=Un fotodiodo es un semiconductor,sea excitado por la luz.
    Dirección imagen:
    https://sites.google.com/site/fpbnereamanso2014/_/rsrc/1455481603829/2o-fpb-15-16/modulos-profesionales/equipos-electricos-y-electronicos/06-componentes-electronicos-activos/03-el-diodo-led/led.jpg?height=241&width=320

  • DIODO ZENER

    Los diodos zener están diseñados para mantener un voltaje constante en sus terminales para esto debe ser polarizado inversamente con un voltaje por arriba de su ruptura o voltaje zener Vz. Cuando se llega al voltaje de ruptura el diodo zener comienza a conducir en la dirección inversa. Se debe considerar que es un elemento no lineal, por lo tanto ΔVz no es directamente proporcional a ΔIz. El simbolo correspondiente al diodo zener es posible representar de dos formas:

    La potencia máxima prevista para un diodo zener se especifica como Pz = Vz ∙ Izmax

    ¿PARA QUÉ SIRVE UN DIODO ZENER?
    Son buenos candidatos para construir reguladores de voltaje simples o limitadores de voltaje, ya que al mantener un voltaje de CD estable en presencia de una tensión variable de voltaje y con una resistencia de carga variable.

    CARACTERÍSTICAS DEL DIODO ZENER
    Una de las principales características que identifican al diodo zener es la polarización inversa, ya que un diodo común al ser polarizado inversamente actúa como un circuito abierto.

    Cuando la corriente a través del diodo zener cambie, el voltaje de salida permanece relativamente constante, es decir la variación de ΔIz y ΔVz.

    Los diodos Zener se pueden polarizar directamente y comportarse como un diodo norma en donde su voltaje permanece cerca de 0.6 a 0.7 V.




    https://mecatronicalatam.com/es/tutoriales/electronica/componentes-electronicos/diodo/diodo-zener/

  • ¿QUE ES UN TRANSFORMADOR ELECTRICO?
    Un transformador es un dispositivo eléctrico que permite aumentar o disminuir el voltaje de un circuito eléctrico de corriente alterna (no existen transformadores de corriente directa), también se puede usar para aislar eléctricamente un circuito. Está compuesto de dos embobinados independientes (devanados) en un núcleo de aire o material electromagnético.

    Símbolo del transformador

    ¿Cómo FUNCIONA UN TRANSFORMADOR?
    El principio básico de funcionamiento es que al poner una corriente alterna en el devanado primario se crea un flujo magnético en el núcleo del transformador, y, por lo tanto, también se crea en el devanado secundario. En consecuencia, se produce un voltaje variable en el devanado secundario, puede ser mayor o menor dependiendo del tipo de transformador.

    Devanado primario: Se llama devanado primario al embobinado que recibe la fem de corriente alterna que se quiere aumentar o disminuir. Devanado Secundario: Recibe este nombre la bobina que proporciona el potencial transformado a una carga.

    Devanado secundario: Se entiende por devanado secundario de un transformador aquél que provee energía de salida a un voltaje y a una corriente predeterminada. Al que se conectan los circuitos de corriente de los aparatos de medición y/o protección.

    ¿QUE TIPO DE TRANSFORMADORES EXISTEN?
    Existen diferentes tipos y diversas formas de clasificar a los transformadores. Tanto como por su funcionalidad (de potencia, comunicaciones, de media), por sus aplicaciones (reductor de voltaje, de aislamiento, de impedancia), entre otros diferentes tipos de clasificaciones.

    TIPOS DE TRANSFORMADORES

    Por su fase (monofásico, trifásico)
    Autotransformador
    De impedancia
    De potencia
    De comunicaciones
    De medida
    Elevador/reductor de voltaje
    De aislamiento
    De alimentación
    Con diodo dividido
    De frecuencia variable
    De pulsos
    De linea o flyback
    Híbrido
    Balun
    De frecuencia variable

  • Fotorresistencia : Es un componente eléctrico muy utilizado este contiene una resistencia interna la cual disminuye o aumenta dependiendo la luz
    los fotorresistores funcionan con el efecto mas conocido como el fotoeléctrico , el cual dice que los fotones que tiene la luz chocan contra los electrones de un metal de esta forman arrancan sus átomos
    El material utilizado para su fabricación es el Sulfuro de Cadmio
    Se recomienda el uso para la detención de señales luminosas que no varíen con rapidez debido a que tiene una tiempo de respuesta muy corto
    Los diferentes tipos de resistencia son:
    Fotorresistencia lineal : Se les conoce como fotodiodos. La diferencia de los no lineales es que polarizan en inverso( o sea cuando se conecta el polo negativo en el positivo y el positivo en el negativo .

    Fotorresistencia no lineal : El comportamiento de estas no depende de la polaridad que se conecte ( o sea que puede estar conectado de cualquier forma y no altera nada

    Ventajas de utilizar una fotorresistencia

    • Abarca superficies grandes
    • Sencillo de usar
    • Costo bajo
    • Relacion , luz ,oscuridad y electricidad

    Desventajas

    • Funciona en función del tipo de luz y esto provoca que sea reducido
    • Al almacenar en lo que seria la memoria del metal y esto provoca que se generen condiciones y esto provoca que se retrase
    • No se puede utilizar en donde la luz varia rápidamente
    • la variación no es lineal

    En este video podemos observar el funcionamiento de una fotorresistencia con diferentes luces

    youtu.be/1vWbqf7cHLg

    En este video se muestra como usarlas
    youtu.be/N0Atf9TkITQ

    Otro video explicativo sobre las fotorresistencias
    youtu.be/g2MkIEvaLXE

Accede o Regístrate para comentar.

Comunidad UC

| Comunidad UC
@ 2020 Fundación Universitaria Comfamiliar Risaralda.
Desarrollado por: MiPymes Gestión Tecnológica - Semillero de Investigación
Institución: Fundación Universitaria Comfamiliar Risaralda.

Redes Sociales UC
